开关柜智能监测系统FG-KGPD型开关柜局部放电在线监测系统
FG-KGPD型开关柜局部放电在线监测系统是一套用于探测、分析并连续监测高压开关柜中局部放电信号的在线监测装置。系统中主机用于处理从传感器获取的信号并将其数字化，而采用上位机进行局放信号的提取、分析并完成局放脉冲数值记录、监测局放量发展状况等功能。采用低功耗传感器采集技术以及无线通信方式（数据加密），休眠功耗低至1㎂，采用锂电池单次供电使用5年以上。

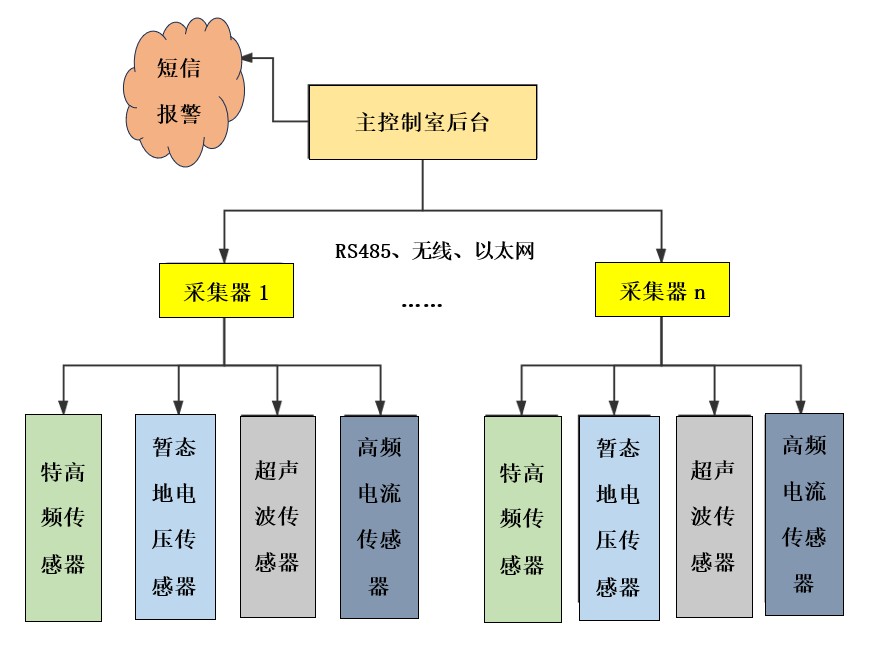

系统组成
主要功能
1）特高频法、超声波法、暂态地电压法和高频电流法单独检测以及综合检测
2）对局部放电绝缘缺陷柜体定位、放电量、放电发展趋势分析
3）开关柜绝缘性能评估、局部放电故障报警（包含短信提醒）、历史信息存储
4）无线通信数据加密
技术特点及优势
1）全球领先的电缆及开关柜状态风险评估系统
2）多种检测方法综合检测，抗干扰强
3）采用柜内供电、锂电池供电以及CT取电多种供电方式
4）传感器超低功耗设计，休眠功耗低至1μA
5）多种供电方式，电池单次供电时间5-8年，柜内DC48V供电
6）CT取电电流小于5A
7）无线组网通信方式，满足输变电设备物联网传感器组网协议
8）支持多种通信协议
9）局部放电在线监测，改造站无需停电即可安装

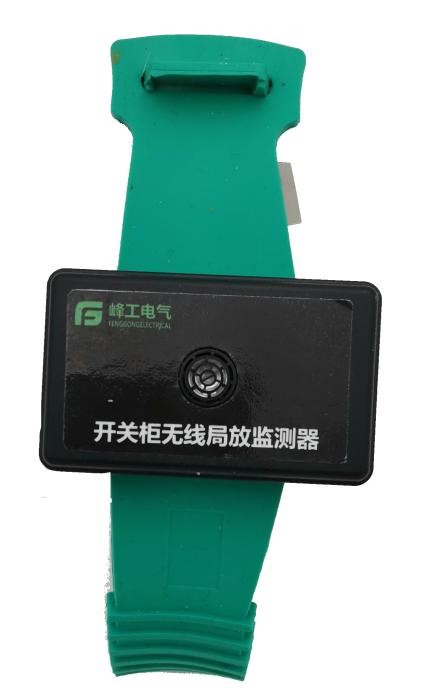

（CT取电局放传感器）
系统参数
局放监测主机技术参数表 | |
可连接传感器类型 | UHF、HFCT、TEV、AE |
HFCT局部放电范围 | 50pC～1,000,000pC |
TEV局部放电范围 | 0dBmV～54dBmV |
超声波局部放电 | -6dBuV～54dBuV |
典型图谱 | PRPD图谱、局部放电波形图 |
支持通道数 | 最大可至128通道 |
采样率 | 100Ms/s,12位 |
频宽 | 30kHz～250MHz |
访问方式 | 局部网内无线访问 |
供电 | DC12V～DC48V |
工作温度 | -10℃～+50℃ |
工作湿度 | 0～90%，无冷凝 |
传感器参数
HFCT高频电流传感器技术参数表 | |
有效工作频段 | 10MHz～100MHz |
检测范围 | 50pC～1,000,0pC |
传输阻抗 | 4.4V/A～4.8V/A |
负载阻抗 | 50Ω |
内径 | 50mm |
锂电池容量 | 10AH |
感应取电电流 | ≦5A |
柜内取电电压 | DC12V～DC48V |
UHF特高频传感器技术参数表 | |
有效工作频段 | 300MHz～1500MHz |
检测范围 | 0dBmV～54dBmV |
传输阻抗 | 50Ω |
锂电池容量 | 10AH |
感应取电电流 | ≦5A |
柜内取电电压 | DC12V～DC48V |
AE超声波传感器技术参数表 | |
有效工作频段 | 40KHz ±1 |
增益 | 80dB |
检验灵敏度 | 10pC |
锂电池容量 | 10AH |
感应取电电流 | ≦5A |
柜内取电电压 | DC12V～DC48V |
工程案例：新疆吉木萨尔220KV光伏升压汇集站项目

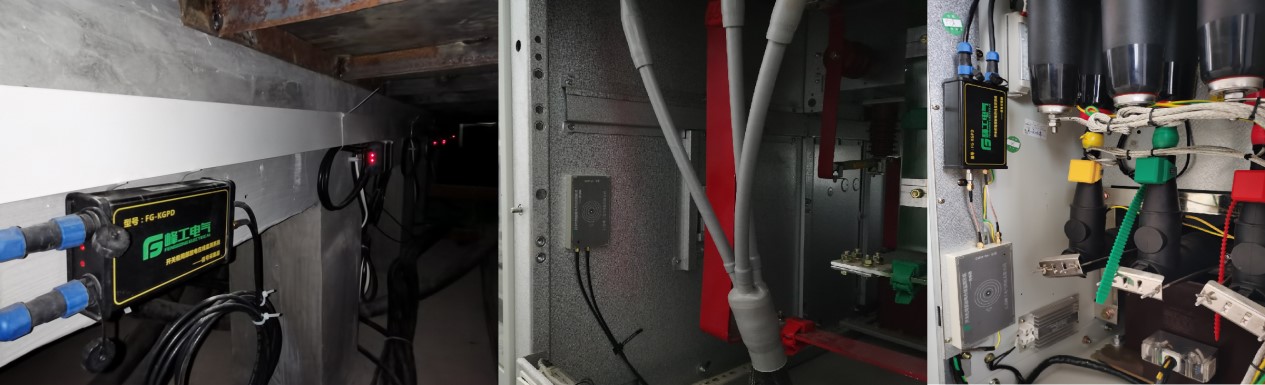

开关柜局部放电监测采集主机和传感器安装图（有线版）
